Windows平台RTMP/RTSP直播推送模块设计和使用说明

开发背景

好多开发者一直反馈,Windows平台,做个推屏或者推摄像头,推RTMP或者RTSP出去,不知道哪些功能是必须的,哪些设计是可有可无的,还有就是,不知道如何选技术方案,以下是基于我们设计的Windows平台RTSP、RTMP直播推送模块,设计和使用说明,供大家参考。

整体方案架构

Windows平台RTMP或RTSP推送,系采集端模块,主要完成,屏幕或者摄像头数据、麦克风或扬声器数据的采集,编码,然后按照特定格式打包,通过RTMP或者RTSP传输出去,实现直播目的。

对应设计架构图的“发布端”,编码后的音视频数据,按照协议打包后,推送到流媒体服务器(如RTMP服务器,自建服务,可以考虑SRS或者nginx服务器,如果是RTSP服务器,可以考虑苹果官方的darwin streaming server)。

这种方案的设计,一般是一对多设计模型,接收端接收RTMP或RTSP流,然后解析音视频数据,解码、同步音视频数据,并绘制,实现整体的直播解决方案。

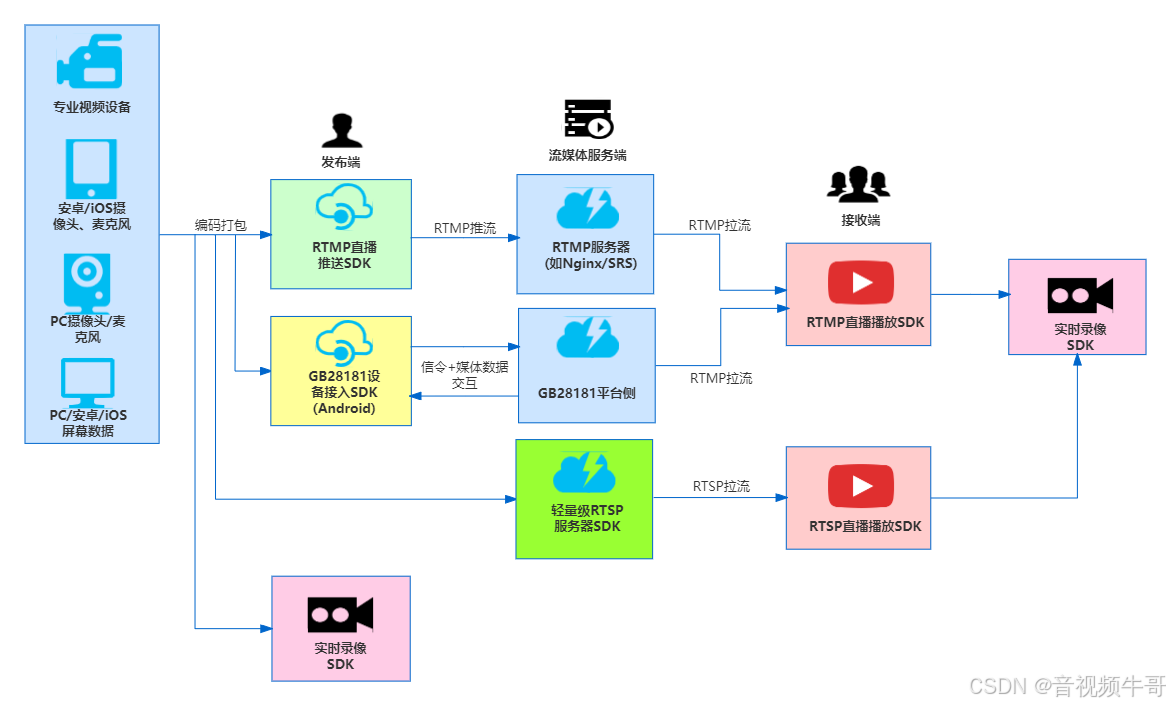

以下是设计架构图:

模块设计

  • 自有框架,易于扩展,自适应算法让延迟更低、采集编码传输效率更高;
  • 所有功能以接口形式提供,所有状态,均有event回调,支持断网自动重连;
  • 模块化设计,可和大牛直播RTSP或RTMP直播播放模块组合实现流媒体数据转发、连麦、一对一互动等场景;
  • 推送叠加以层级模式提供,开发者可以自行组合数据源(如多摄像头/屏幕/水印叠加);
  • 支持外部YUV/RGB/H.264/AAC/SPEEX/PCMA/PCMU数据源接入;
  • 所有参数均可通过SDK接口单独设置,亦可通过默认参数,傻瓜式设置;
  • 推送、录像、内置轻量级RTSP服务模块完全分离,可单独使用亦可组合使用。

功能设计

  • [本地预览]支持摄像头/屏幕/合成数据实时预览功能;
  • [摄像头反转/旋转]支持摄像头水平反转、垂直反转、0°/90°/180°/270°旋转;
  • [摄像头采集]除常规YUV格式外,还支持MJPEG格式的摄像头采集;
  • [RTMP推流]超低延时的RTMP协议直播推流SDK(Windows 64位库支持RTMP扩展H.265推送);
  • [视频格式]Windows支持H.264/H.265编码;
  • [音频格式]支持AAC编码和Speex编码;
  • [音频编码]支持Speex推送、Speex编码质量设置;
  • [软硬编码参数配置]支持gop间隔、帧率、bit-rate设置;
  • [软编码参数配置]支持软编码profile、软编码速度、可变码率设置;
  • [多实例推送]支持多实例推送(如同时推送屏幕/摄像头和外部数据);
  • [RTMP扩展H.265]Windows/Android推送SDK支持RTMP扩展H.265推送,Windows针对摄像头采集软编码,使用H.265可变码率,带宽大幅节省,效果直逼传统H.265编码摄像头;
  • [多分辨率支持]支持摄像头或屏幕多种分辨率设置;
  • [Windows推屏]支持屏幕裁剪、窗口采集、屏幕/摄像头数据合成等多种模式推送;
  • [事件回调]支持各种状态实时回调;
  • [水印]Windows平台支持文字水印、png水印、实时遮挡;
  • [复杂网络处理]支持断网重连等各种网络环境自动适配;
  • [动态码率]支持根据网络情况自动调整推流码率;
  • [实时静音]支持推送过程中,实时静音/取消静音;
  • [实时快照]支持推流过程中,实时快照;
  • [纯音频推流]支持仅采集音频流并发起推流功能;
  • [纯视频推流]支持特殊场景下的纯视频推流功能;
  • [降噪]支持环境音、手机干扰等引起的噪音降噪处理、自动增益、VAD检测;
  • [外部编码前视频数据对接]支持YUV数据对接;
  • [外部编码前音频数据对接]支持PCM对接;
  • [外部编码后视频数据对接]支持外部H.264数据对接;
  • [外部编码后音频数据对接]外部AAC/PCMA/PCMU/SPEEX数据对接;
  • [扩展录像功能]完美支持和录像SDK组合使用;
  • [服务器兼容]支持支持自建服务器(如Nginx、SRS)或CDN。

集成和使用说明

demo说明

  • Windows平台RTMP/RTSP直播推送模块对外提供C++/C#两套接口,对外提供32/64位库,C++和C#接口一一对应,C#接口比C++接口增加前缀NT_PB_。
  • WIN-PublisherSDK-CPP-Demo:推送端SDK对应的C++接口的demo;
  • WIN-PublisherSDK-CSharp-Demo:推送端SDK对应的C#接口的demo;
  • 推送端模块支持Win7及以上系统。
  • 本demo基于VS2013开发。

C++头文件:

  • [类型定义]nt_type_define.h
  • [Log定义]smart_log.h
  • [Log定义]smart_log_define.h
  • [音视频类型定义]nt_common_media_define.h
  • [base code定义]nt_base_code_define.h
  • [publisher接口]nt_smart_publisher_define.h
  • [publisher接口]nt_smart_publisher_sdk.h

C#头文件:

  • [Log定义]smart_log.cs
  • [Log定义]smart_log_define.cs
  • [base code定义]nt_base_code_define.cs
  • [publisher接口]nt_smart_publisher_define.cs
  • [publisher参数定义]nt_smart_publisher_sdk.cs

相关Lib:

  • SmartLog.dll
  • SmartLog.lib
  • SmartPublisherSDK.dll
  • SmartPublisherSDK.lib
  • avcodec-56.dll
  • avdevice-56.dll
  • avfilter-5.dll
  • avformat-56.dll
  • avutil-54.dll
  • postproc-53.dll
  • swresample-1.dll
  • swscale-3.dll

集成步骤

  1. 把lib目录下debug/release库拷贝到需要集成的工程对应的debug或release目录下(确保32位/64位库debug/release目录一一对应);

lib目录如下:

    1. 32位debug库:debug
    2. 32位release库:release
    3. 64位debug库:x64\debug
    4. 64位release库:x64\release

2. 相关cs头文件,加入需要集成的工程;

3. 在需要集成的工程,右键->Properties->Application->Assembly name,写入“SmartPulisherDemo”。

功能详解

考虑到Windows平台推送端SDK功能相对复杂,以问答式:

1视频采集设置

1. 屏幕和摄像头相互切换:用于在线教育或者无纸化等场景,推送或录像过程中,随时切换屏幕或摄像头数据(切换数据源),如需实时切换,点击页面“切换到摄像头”按钮即可;

2. 设置遮盖层,用于设定一个长方形或正方形区域(可自指定区域大小),遮盖不想给用户展示的部分;

3. 水印:添加PNG水印,支持推送或录像过程中,随时添加、取消水印;

4. 摄像头叠加到屏幕:意在用于同屏过程中,主讲人摄像头悬浮于屏幕之上(可指定叠加坐标),实现双画面展示,推送或录像过程中,可以随时取消摄像头叠加;

5. 屏幕叠加到摄像头:同4,效果展示,实际根据需求实现;

6. 采集桌面:可以通过点击“选择屏幕区域”获取采集区域,并可在采集过程中,随时切换区域位置,如不设定,默认全屏采集;

7. 使用DXGI采集屏幕,采集时停用Aero;

8. 采集窗口:可设定需要采集的窗口,窗口放大或缩小,推送端会自适应码率和分辨率;

9. 采集帧率(帧/秒):默认屏幕采集8帧,可根据实际场景需求设定到期望帧率;

10. 缩放屏幕大小缩放比:用于高清或超高清屏,通过设定一定的比例因子,缩放屏幕采集分辨率;

11. 采集摄像头:可选择需要采集的摄像头、采集分辨率、帧率、是否需要水平或者垂直反转、是否需要旋转;

追加提问:

问题[确认数据源]:采集桌面还是摄像头?如果桌面,全屏还是部分区域?

回答:

如果是摄像头:可以选择摄像头列表,然后分辨率、帧率。

如果是屏幕:默认帧率是5帧,可以根据实际场景调整,选取屏幕区域,可以实时拉取选择需要采集或录像区域;

如果是叠加模式:可选择摄像头叠加到屏幕,还是屏幕叠加到摄像头;

更高需求的用户,可以设置水印或应用层遮盖。

问题:如果是摄像头,采集到的摄像头角度不对怎么办?

回答:我们支持摄像头镜像和翻转设置,摄像头可通过SDK接口轻松实现水平/垂直翻转、镜像效果。

2 视频码率控制

我选可变码率还是平均码率?

回答:可变码率的优势在于,如果屏幕或摄像头变化不大,码率超低,特别是H.265编码,平均码率,码率比较均匀,需设置平均码率+最大码率,一般摄像头采集建议选择可变码率,屏幕采集选择平均码率,如需采用可变码率,请取消“使用平均码率”选项。

265编码还是H.264编码?

回答:Windows 64位库支持H.265编码,如果推RTMP流,需要服务器支持RTMP H.265扩展,播放器SDK,也需要同步支持RTMP H.265扩展播放。

如果是轻量级RTSP服务SDK对接的话,只需要播放器支持RTSP H.265即可。

如果推摄像头数据,建议采用可变码率+H.265编码。

如何设置码率参数更合理?

回答:

关键帧间隔:一般来说,设置到帧率的2-4倍,比如帧率20,关键帧间隔可以设置到40-80;

平均码率:可以点击“获取视频码率默认值”,最大码率是平均码率的2倍;

视频质量:如果使用可变码率,建议采用大牛直播SDK默认推荐视频质量值;

编码速度:如高分辨率,建议1-3,值越小,编码速度越快;

H.264 Profile:默认baseline profile,可根据需要,酌情设置High profile;

NOTE:点击“推送”或“录像”或启动内置RTSP服务SDK之前,请务必设置视频码率,如不想手动设置,请点击“获取视频码率默认值”!!!

3 音频采集设置

问答式:采集音频吗?如果采集,采集麦克风还是扬声器的,亦或混音?

回答:

如果想采集电脑输出的音频(比如音乐之类),可以选择“采集扬声器”;

如果想采集麦克风音频,可以选择“采集麦克风”,并选择相关设备;

如果两个都想采集,可以两个都选择,混音输出。

4 音频编码

问题:是AAC还是SPEEX?

回答:我们默认是AAC编码模式,如果需要码率更低,可以选择SPEEX编码模式,当然我们的AAC编码码率也不高。

5 音频处理

问题:我想过滤背景噪音怎么办?

回答:选中“噪音抑制”,“噪音抑制“请和“自动增益控制”组合使用,“端点检测(VAD)”可选设置。

问题:我想做一对一互动怎么办?

回答:选中“回音消除”,可以和“噪音抑制”、“自动增益控制”组合使用。

问题:我推送或者录像过程中,随时静音怎么办?

回答:推送过程中,随时选择或取消选择“静音”功能。

6多路推送

问题:我想同时推送到多个url怎么办(比如一个内网服务器,一个外网服务器)?

回答:同时填写多个url,然后点推送即可。

7 截图(快照)

问题:我想推送或者录像过程中,截取当前图像怎么办?

回答:那就设置好截图路径,推送或录像过程中,随时点击“截图”。

8 录像

问题:我还想录像,怎么办?

回答:设置录像文件存放目录,文件前缀、单个文件大小,是否加日期、时间,随时录制即可,此外,我们的SDK还支持录像过程中,暂停录像,恢复录像。

9 实时预览

问题:我还想看看视频特别是合成后的效果,怎么办?

回答:点击页面的“预览”按钮,就可以看到。

接口调用时序(以C#为例)

如需下载demo源码工程,可以到 Github 下载 “Windows平台RTMP|RTSP推送SDK、内置RTSP服务SDK、录像SDK”,C++或者C#的都有。

1 初始化

NT_PB_Init

如需配置log路径,请在NT_PB_Init之前,做如下设置(目录可自行指定):

// 设置日志路径(请确保目录存在)

//String log_path = “D:\\pulisherlog”;

//NTSmartLog.NT_SL_SetPath(log_path);

2 Open

NT_PB_Open

3 设置回调事件

  • NT_PB_SetEventCallBack:设置事件回调,如果想监听事件的话,建议调用Open成功后,就调用这个接口
  • NT_PB_SetVideoPacketTimestampCallBack:设置视频包时间戳回调
  • NT_PB_SetPublisherStatusCallBack:设置推送状态回调

4 设置屏幕裁剪

  • NT_PB_SetScreenClip:设置屏幕裁剪
  • NT_PB_MoveScreenClipRegion:移动屏幕剪切区域,这个接口只能推送或者录像中调用

5 屏幕选取工具

  • NT_PB_OpenScreenRegionChooseTool:打开一个屏幕选取工具的toolHandle
  • NT_PB_MoveScreenClipRegion:移动屏幕剪切区域,这个接口只能推送或者录像中调用
  • NT_PB_AllocateImage:分配Image, 分配后,SDK内部会初始化这个结构体, 失败的话返回NULL
  • NT_PB_FreeImage:释放Image, 注意一定要调用这个接口释放内存,如果在你自己的模块中释放,Windows会出问题的
  • NT_PB_CloneImage:克隆一个Image, 失败返回NULL
  • NT_PB_CopyImage:拷贝Image, 会先释放dst的资源,然后再拷贝
  • NT_PB_SetImagePlane: 给图像一个面设置数据,如果这个面已经有数据,将会释放掉再设置
  • NT_PB_LoadImage:加载PNG图片

6 设置屏幕采集参数

  • NT_PB_EnableDXGIScreenCapturer:允许使用DXGI屏幕采集方式, 这种方式需要win8及以上系统才支持
  • NT_PB_DisableAeroScreenCapturer:采集屏幕时停用Aero, 这个只对win7有影响,win8及以上系统, 微软已经抛弃了Aero Glass效果
  • NT_PB_CheckCapturerWindow:判断顶层窗口能否能被捕获, 如果不能被捕获的话返回NT_ERC_FAILED(采集窗口)
  • NT_PB_SetCaptureWindow:设置要捕获的窗口的句柄(采集窗口)

7 设置摄像头采集参数

  • NT_PB_StartGetVideoCaptureDeviceImage:获取句柄,且保存句柄
  • NT_PB_FlipVerticalVideoCaptureDeviceImage:上下反转设备图像
  • NT_PB_FlipHorizontalVideoCaptureDeviceImage:水平反转设备图像
  • NT_PB_RotateVideoCaptureDeviceImage:旋转设备图像, 顺时针旋转
  • NT_PB_GetVideoCaptureDeviceNumber:获取摄像头数量
  • NT_PB_GetVideoCaptureDeviceInfo:返回摄像头设备信息
  • NT_PB_GetVideoCaptureDeviceCapabilityNumber:返回摄像头能力数
  • NT_PB_GetVideoCaptureDeviceCapability:返回摄像头能力
  • NT_PB_DisableVideoCaptureResolutionSetting:

在多个实例推送多路时,对于一个摄像头来说,所有实例只能共享摄像头,那么只有一个实例可以改变摄像头分辨率,其他实例使用这个缩放后的图像;

在使用多实例时,调用这个接口禁止掉实例的分辨率设置能力.只留一个实例能改变分辨,如果不设置,行为未定义;

这个接口必须在 SetLayersConfig, AddLayerConfig 之前调用。

  • NT_PB_StartVideoCaptureDevicePreview: 启动摄像头预览
  • NT_PB_FlipVerticalCameraPreview:上下反转摄像头预览图像
  • NT_PB_FlipHorizontalCameraPreview:水平反转摄像头预览图像
  • NT_PB_RotateCameraPreview:旋转摄像头预览图像, 顺时针旋转
  • NT_PB_VideoCaptureDevicePreviewWindowSizeChanged:告诉SDK预览窗口大小改变
  • NT_PB_StopVideoCaptureDevicePreview:停止摄像头预览
  • NT_PB_GetVideoCaptureDeviceImage:调用这个接口可以获取摄像头图像
  • NT_PB_StopGetVideoCaptureDeviceImage:停止获取摄像头图像
  • NT_PB_SetVideoCaptureDeviceBaseParameter:设置摄像头信息
  • NT_PB_FlipVerticalCamera上下反转摄像头图像
  • NT_PB_FlipHorizontalCamera:水平反转摄像头图像
  1. NT_PB_RotateCamera:旋转摄像头图像, 顺时针旋转

8 视频合成图层类型

public enum NT_PB_E_LAYER_TYPE : int

{

NT_PB_E_LAYER_TYPE_SCREEN = 1,                  // 屏幕层

NT_PB_E_LAYER_TYPE_CAMERA = 2,                  // 摄像头层

NT_PB_E_LAYER_TYPE_RGBA_RECTANGLE = 3,          // RGBA矩形

NT_PB_E_LAYER_TYPE_IMAGE = 4,                   // 图片层

NT_PB_E_LAYER_TYPE_EXTERNAL_VIDEO_FRAME = 5,    // 外部视频数据层

NT_PB_E_LAYER_TYPE_WINDOW = 6, // 窗口层

}

9 音视频源类型

/*定义Video源选项*/

public enum NT_PB_E_VIDEO_OPTION : uint

{

NT_PB_E_VIDEO_OPTION_NO_VIDEO = 0x0,

NT_PB_E_VIDEO_OPTION_SCREEN = 0x1, // 采集屏幕

NT_PB_E_VIDEO_OPTION_CAMERA = 0x2, // 摄像头采集

NT_PB_E_VIDEO_OPTION_LAYER = 0x3,  // 视频合并,比如桌面叠加摄像头等

NT_PB_E_VIDEO_OPTION_ENCODED_DATA = 0x4, // 已经编码的视频数据,目前支持H264

NT_PB_E_VIDEO_OPTION_WINDOW = 0x5, // 采集窗口

}

/*定义Auido源选项*/

public enum NT_PB_E_AUDIO_OPTION : uint

{

NT_PB_E_AUDIO_OPTION_NO_AUDIO = 0x0,

NT_PB_E_AUDIO_OPTION_CAPTURE_MIC = 0x1,           // 采集麦克风音频

NT_PB_E_AUDIO_OPTION_CAPTURE_SPEAKER = 0x2,           // 采集扬声器

NT_PB_E_AUDIO_OPTION_CAPTURE_MIC_SPEAKER_MIXER = 0x3,    // 麦克风扬声器混音

NT_PB_E_AUDIO_OPTION_ENCODED_DATA = 0x4, // 编码后的音频数据,目前支持AAC, speex宽带(wideband mode)

}

10 视频编码接口

  • NT_PB_SetVideoEncoderType:设置编码类型, 当前支持h264和h265(注意:h265只有64位sdk库支持, 在32位库上设置会失败);
  • NT_PB_SetVideoQuality:设置视频质量, 范围[0-20], 默认是10, 值越小质量越好,但码率会越大
  • NT_PB_SetVideoQualityV2:设置视频质量, 范围[1-50], 值越小视频质量越好,但码率会越大. 请优先考虑默认值;
  • NT_PB_SetFrameRate:设置帧率
  • NT_PB_SetVideoMaxBitRate:设置最大视频码率, 单位kbps
  • NT_PB_AddVideoEncoderBitrateGroupItem:

* 在一些特殊场景下, 视频分辨率会改变, 如果设置一个固定码率的的话,当视频分辨率变大的时候会变的模糊,变小的话又会浪费码率

* 所以提供可以设置一组码率的接口,满足不同分辨率切换的需求

* 规则: 比如设置两组分辨率 640*360, 640*480, 那么当分辨率小于等于640*360时都使用640*360的码率,

* 当分辨率大于640*360且小于等于640*480时,就使用640*480的码率,如果分辨率大于640*480 那就使用640*480的分辨率

* 为了设置的更准确, 建议多划分几组, 让区间变小

* 调用这个接口每次设置一组,设置多组就调用多次

* item对应 NT_PB_VideoEncoderBitrateGroupItem

  • NT_PB_ClearVideoEncoderBitrateGroup:清除视频码率组
  • NT_PB_SetVideoKeyFrameInterval:设置关键帧间隔, 比如1表示所有帧都是关键帧,10表示每10帧里面一个关键帧,25表示每25帧一个关键帧
  • NT_PB_SetVideoEncoderProfile:设置H264 profile,1: H264 baseline(默认值). 2: H264 main. 3. H264 high
  • NT_PB_SetVideoEncoderSpeed:设置H264编码速度,speed: 范围是 1 到 6,  值越小,速度越快,质量也越差
  • NT_PB_SetVideoCompareSameImage:设置是否对图像进行相同比较,相同图像比较一般在采集桌面时有一定好处,可能能降低码率
  • NT_PB_SetVideoMaxKeyFrameInterval:设置视频最大关键帧间隔, 这个接口一般不使用,这里是用来配合SetVideoCompareSameImage接口的,比如开启图像比较后,SDK发现连续20s图像都是相同的,但播放端需要收到关键帧才能解码播放,所以需要一个限制

11 音频编码接口

  • NT_PB_GetAuidoInputDeviceNumber:获取系统音频输入设备数
  • NT_PB_GetAuidoInputDeviceName:获取音频输入设备名称
  • NT_PB_SetPublisherAudioCodecType:设置推送音频编码类型,type: 1:使用AAC编码, 2:使用speex编码, 其他值返回错误
  • NT_PB_SetPublisherSpeexEncoderQuality:设置推送Speex编码质量
  • NT_PB_SetAuidoInputDeviceId:设置音频输入设备ID
  • NT_PB_IsCanCaptureSpeaker:检查是否能捕获扬声器音频

12 音频处理接口

  • NT_PB_SetEchoCancellation:设置回音消除
  • NT_PB_SetNoiseSuppression:设置音频噪音抑制
  • NT_PB_SetAGC:设置音频自动增益控制
  • NT_PB_SetVAD:设置端点检测(Voice Activity Detection (VAD))

13 图层合成等接口

  • NT_PB_SetLayersConfig:设置视频合成层, 传入的是一个数组, 请正确填充每一层
  • NT_PB_ClearLayersConfig:清除所有层配置,注意这个接口只能在推送或者录像之前调用,否则结果未定义
  • NT_PB_AddLayerConfig: 增加层配置,注意这个接口只能在推送或者录像之前调用,否则结果未定义
  • NT_PB_EnableLayer:动态禁止或者启用层
  • NT_PB_UpdateLayerConfigV2:更新层相关配置, 注意不是层的所有字段都可以更新,只是部分可以更新,并且有些层没有字段可以更新,传入的参数,SDK只选择能更新的字段更新,不能更新的字段会被忽略
  • NT_PB_UpdateLayerRegion:修改图层
  • NT_PB_PostLayerImage:给index层投递Image数据,目前主要是用来把rgb和yuv视频数据传给相关层
  • NT_PB_SetParam:万能接口, 设置参数, 大多数问题, 这些接口都能解决
  • NT_PB_GetParam:万能接口, 得到参数, 大多数问题,这些接口都能解决

15 RTMP推送-设置推送RTMP Url

NT_PB_SetURL:rtmp推送url设置

16 RTMP推送-启动推送RTMP流

NT_PB_StartPublisher

17 RTMP推送-停止推送RTMP流

NT_PB_StopPublisher:注意,此接口和NT_PB_StartPublisher配套使用

18 RTSP推送-设置传输方式(TCP/UDP)

NT_PB_SetPushRtspTransportProtocol:设置推送rtsp传输方式,一般服务器可同时支持RTSP TCP或UDP传输模式,部分服务器只支持TCP或UDP模式。其中,transport_protocol: 1表示UDP传输rtp包; 2表示TCP传输rtp包. 默认是1, UDP传输。

19 RTSP推送-设置推送RTSP Url

NT_PB_SetPushRtspURL:注意,RTSP推送时,确保服务器推送URL可用。

20 RTSP推送-启动推送RTSP流

NT_PB_StartPushRtsp

21 RTSP推送-启动推送RTSP流

NT_PB_StopPushRtsp:注意,此接口和NT_PB_StartPushRtsp配套使用。

22 RTMP/RTSP推送端录像

  • NT_PB_SetRecorderDirectory:设置本地录像目录, 必须是英文目录,否则会失败
  • NT_PB_SetRecorderFileMaxSize:设置单个录像文件最大大小, 当超过这个值的时候,将切割成第二个文件
  • NT_PB_SetRecorderFileNameRuler:设置录像文件名生成规则
  • NT_PB_StartRecorder:启动录像
  • NT_PB_PauseRecorder:暂停录像,is_pause: 1表示暂停, 0表示恢复录像, 输入其他值将调用失败
  • NT_PB_StopRecorder:停止录像

23 实时静音(实时调用)

NT_PB_SetMute:设置推送实时静音

24 快照(实时调用)

NT_PB_CaptureImage:推送或者录像过程中,实时快照

25 Close

NT_PB_Close:调用这个接口之后handle失效

26 Uninit

NT_PB_UnInit:这个是最后一个调用的接口

以上是我们的设计模块部分资料,感兴趣的开发者,可以酌情参考。

大牛直播SDK:如何设计一款跨平台低延迟的RTMP/RTSP直播播放器

开发背景

2015年,当我们试图在市面上找一款专供直播播放使用的低延迟播放器,来配合测试我们的RTMP推送模块使用时,居然发现没有一款好用的,市面上的,如VLC或Vitamio,说白了都是基于FFMPEG,在点播这块支持格式很多,也非常优异,但是直播这块,特别是RTMP,延迟要几秒钟,对如纯音频、纯视频播放,快速启播、网络异常状态处理、集成复杂度等各方面,支持非常差,而且因为功能强大,bug很多,除了行业内资深的开发者能驾驭,好多开发者甚至连编译整体环境,都要耗费很大的精力。

我们的直播播放器,始于Windows平台,Android和iOS同步开发,基于上述开源播放器的各种缺点,我们考虑全自研框架,确保整体设计跨平台,再保障播放流程度的前提下,尽可能的做到毫秒级延迟,接口设计三个平台统一化,确保多平台集成复杂度降到最低。

整体方案架构

RTMP或RTSP直播播放器,目标很明确,从RTMP服务器(自建服务器或CDN)或RTSP服务器(或NVR/IPC/编码器等)拉取流数据,完成数据解析、解码、音视频数据同步、绘制。

具体对应下图“接收端”部分:

初期模块设计目标

  • 自有框架,易于扩展,自适应算法让延迟更低、解码绘制效率更高;
  • 支持各种异常网络状态处理,如断网重连、网络抖动等控制;
  • 有Event状态回调,确保开发者可以了解到播放端整体的状态,从纯黑盒不可控,到更智能的了解到整体播放状态;
  • 支持多实例播放;
  • 视频支持H.264,音频支持AAC/PCMA/PCMU;
  • 支持缓冲时间设置(buffer time);
  • 实时静音。

经过迭代后的功能

  • [支持播放协议]RTSP、RTMP,毫秒级延迟;
  •  [多实例播放]支持多实例播放;
  •  [事件回调]支持网络状态、buffer状态等回调;
  •  [视频格式]支持RTMP扩展H.265,H.264;
  •  [音频格式]支持AAC/PCMA/PCMU/Speex;
  •  [H.264/H.265软解码]支持H.264/H.265软解;
  •  [H.264硬解码]Windows/Android/iOS支持H.264硬解;
  •  [H.265硬解]Windows/Android/iOS支持H.265硬解;
  •  [H.264/H.265硬解码]Android支持设置Surface模式硬解和普通模式硬解码;
  •  [缓冲时间设置]支持buffer time设置;
  •  [首屏秒开]支持首屏秒开模式;
  •  [低延迟模式]支持类似于线上娃娃机等直播方案的超低延迟模式设置(公网200~400ms);
  •  [复杂网络处理]支持断网重连等各种网络环境自动适配;
  •  [快速切换URL]支持播放过程中,快速切换其他URL,内容切换更快;
  •  [音视频多种render机制]Android平台,视频:surfaceview/OpenGL ES,音频:AudioTrack/OpenSL ES;
  •  [实时静音]支持播放过程中,实时静音/取消静音;
  •  [实时快照]支持播放过程中截取当前播放画面;
  •  [只播关键帧]Windows平台支持实时设置是否只播放关键帧;
  •  [渲染角度]支持0°,90°,180°和270°四个视频画面渲染角度设置;
  •  [渲染镜像]支持水平反转、垂直反转模式设置;
  •  [实时下载速度更新]支持当前下载速度实时回调(支持设置回调时间间隔);
  •  [ARGB叠加]Windows平台支持ARGB图像叠加到显示视频(参看C++的DEMO);
  •  [解码前视频数据回调]支持H.264/H.265数据回调;
  •  [解码后视频数据回调]支持解码后YUV/RGB数据回调;
  •  [解码后视频数据缩放回调]Windows平台支持指定回调图像大小的接口(可以对原视图像缩放后再回调到上层);
  •  [解码前音频数据回调]支持AAC/PCMA/PCMU/SPEEX数据回调;
  •  [音视频自适应]支持播放过程中,音视频信息改变后自适应;
  •  [扩展录像功能]支持RTSP/RTMP H.264、扩展H.265流录制,支持PCMA/PCMU/Speex转AAC后录制,支持设置只录制音频或视频等;

RTMP、RTSP直播播放开发设计考虑的点

1. 低延迟:大多数RTSP的播放都面向直播场景,所以,如果延迟过大,严重影响体验,所以,低延迟是衡量一个好的RTSP播放器非常重要的指标,目前大牛直播SDK的RTSP直播播放延迟比开源播放器更优异,而且长时间运行下,不会造成延迟累积;

2. 音视频同步处理有些播放器为了追求低延迟,甚至不做音视频同步,拿到audio video直接播放,导致a/v不同步,还有就是时间戳乱跳等各种问题,大牛直播SDK提供的播放器,具备好的时间戳同步和异常时间戳矫正机制;

3. 支持多实例:大牛直播SDK提供的播放器支持同时播放多路音视频数据,比如4-8-9窗口,大多开源播放器对多实例支持不太友好;

4. 支持buffer time设置:在一些有网络抖动的场景,播放器需要支持buffer time设置,一般来说,以毫秒计,开源播放器对此支持不够友好;

5. TCP/UDP模式设定自动切换:考虑到好多服务器仅支持TCP或UDP模式,一个好的RTSP播放器需要支持TCP/UDP模式设置,如链接不支持TCP或UDP,大牛直播SDK可自动切换,,开源播放器不具备自动切换TCP/UDP能力;

6. 实时静音:比如,多窗口播放RTSP流,如果每个audio都播放出来,体验非常不好,所以实时静音功能非常必要,开源播放器不具备实时静音功能;

7. 视频view旋转:好多摄像头由于安装限制,导致图像倒置,所以一个好的RTSP播放器应该支持如视频view实时旋转(0° 90° 180° 270°)、水平反转、垂直反转,开源播放器不具备此功能;

8. 支持解码后audio/video数据输出:大牛直播SDK接触到好多开发者,希望能在播放的同时,获取到YUV或RGB数据,进行人脸匹配等算法分析,开源播放器不具备此功能;

9. 实时快照:感兴趣或重要的画面,实时截取下来非常必要,一般播放器不具备快照能力,开源播放器不具备此功能;

10. 网络抖动处理(如断网重连):稳定的网络处理机制、支持如断网重连等,开源播放器对网络异常处理支持较差;

11. 长期运行稳定性:不同于市面上的开源播放器,大牛直播SDK提供的Windows平台RTSP直播播放SDK适用于数天长时间运行,开源播放器对长时间运行稳定性支持较差;

12. log信息记录:整体流程机制记录到LOG文件,确保出问题时,有据可依,开源播放器几无log记录。

13. 实时下载速度反馈:大牛直播SDK提供音视频流实时下载回调,并可设置回调时间间隔,确保实时下载速度反馈,以此来监听网络状态,开源播放器不具备此能力;

14. 异常状态处理Event状态回调如播放的过程中,断网、网络抖动、等各种场景,大牛直播SDK提供的播放器可实时回调相关状态,确保上层模块感知处理,开源播放器对此支持不好;

15. 关键帧/全帧播放实时切换:特别是播放多路画面的时候,如果路数过多,全部解码、绘制,系统资源占用会加大,如果能灵活的处理,可以随时只播放关键帧,全帧播放切换,对系统性能要求大幅降低。

接口设计

好多开发者,在初期设计接口的时候,如果没有足够的音视频背景,很容易反复推翻之前的设计,我们以Windows平台为例,共享我们的设计思路,如需要下载demo工程源码,可以到 GitHub 下载参考:

总结

总的来说,无论是基于开源播放器二次开发,还是全自研,一个好的RTMP播放器或RTSP播放器,设计的时候,更多考虑的应该是如何做的更灵活、稳定,单纯的几个接口,很难满足通用化的产品诉求。

以下共勉:厚积薄发,登上山顶,不是为了饱览风光,是为了寻找更高的山峰!

轻量级RTSP服务模块和RTSP推流模块适用场景区别

好多开发者一直搞不清我们轻量级RTSP服务SDK和RTSP推流SDK的区别,以下是相关区别:

1. 轻量级RTSP服务模块:轻量级RTSP服务解决的核心痛点是避免用户或者开发者单独部署RTSP或者RTMP服务,实现本地的音视频数据(如摄像头、麦克风),编码后,汇聚到内置RTSP服务,对外提供可供拉流的RTSP URL,轻量级RTSP服务,适用于内网环境下,对并发要求不高的场景,支持H.264/H.265,支持RTSP鉴权、单播、组播模式,考虑到单个服务承载能力,我们支持同时创建多个RTSP服务,并支持获取当前RTSP服务会话连接数。

以下是接口详解(以Android平台为例):

Android内置轻量级RTSP服务SDK接口详解

调用描述

接口

接口描述

常规功能

Android RTMP推送端所有功能依然有效,亦可同时推送RTMP

SmartRTSPServerSDK

初始化RTSP Server

InitRtspServer

Init rtsp server(和UnInitRtspServer配对使用,即便是启动多个RTSP服务,也只需调用一次InitRtspServer,请确保在OpenRtspServer之前调用)

创建一个rtsp server

OpenRtspServer

创建一个rtsp server,返回rtsp server句柄

设置端口

SetRtspServerPort

设置rtsp server 监听端口, 在StartRtspServer之前必须要设置端口

设置鉴权用户名、密码

SetRtspServerUserNamePassword

设置rtsp server 鉴权用户名和密码, 这个可以不设置,只有需要鉴权的再设置

获取rtsp server当前会话数

GetRtspServerClientSessionNumbers

获取rtsp server当前的客户会话数, 这个接口必须在StartRtspServer之后再调用

启动rtsp server

StartRtspServer

启动rtsp server

停止rtsp server

StopRtspServer

停止rtsp server

关闭rtsp server

CloseRtspServer

关闭rtsp server

UnInit rtsp server

UnInitRtspServer

UnInit rtsp server(和InitRtspServer配对使用,即便是启动多个RTSP服务,也只需调用一次UnInitRtspServer)

SmartRTSPServerSDK供Publisher调用的接口

设置rtsp的流名称

SetRtspStreamName

设置rtsp的流名称

给要发布的rtsp流设置rtsp server

AddRtspStreamServer

给要发布的rtsp流设置rtsp server, 一个流可以发布到多个rtsp server上,rtsp server的创建启动请参考OpenRtspServer和StartRtspServer接口

清除设置的rtsp server

ClearRtspStreamServer

清除设置的rtsp server

启动rtsp流

StartRtspStream

启动rtsp流

停止rtsp流

StopRtspStream

停止rtsp流

2. RTSP推流模块:RTSP推流模块,和RTMP推流模块类似,适用于内网或公网环境下,主要适用于第三方RTSP服务对接,如darwin stream server,或者第三方RTSP服务平台,如视频分析平台等特定场景的服务器,支持H.264/H.265,支持TCP、UDP传输模式设定,也支持鉴权服务,RTSP协议的优势主要在于UDP这块,但是UDP数据包,公网容易被block住,而且,网络不稳定容易丢包,所以,能用RTMP推流的场景,一般建议走RTMP,需要特定系统对接的,再走RTSP。

以下是接口详解(以Android平台为例):

调用描述

接口

接口描述

设置推送RTSP传输方式

SetPushRtspTransportProtocol

transport_protocol:1表示UDP传输rtp包; 2表示TCP传输rtp包

设置推送RTSP的URL

SetPushRtspURL

设置推送RTSP的URL

开始RTSP推送

StartPushRtsp

启动推送RTSP流

停止RTSP推送

StopPushRtsp

停止推送RTSP流

参考资料:https://github.com/daniulive/SmarterStreaming

基于智慧教室|无纸化会议的新选择:RTMP解决方案

基于智慧教室或是会议的技术方案,一般主要是涉及到屏幕采集和推送,整体技术方案这块,一般建议走RTMP,说到这里,好人开发者提到,市面上也有RTSP的技术方案,甚至RTSP组播方案,这块,大牛直播SDK Github 也做过相关对比,总的来说60人智慧教室或类似同屏场景下,最可靠的还是RTMP的解决方案(不赘述,具体可自行测试对比)。

有人说,RTMP延迟大,这种说法,相对片面,好多是由于推拉流模块本身问题导致(如果服务器系NIGNX或SRS,基本可排除服务器转发导致的大时延,不要再赖服务器了),从我们官方和实际场景来看,RTMP整体技术方案,延迟可做到1秒内,毫秒级。

整体设计方案如下

注意事项

1. 组网:无线组网,需要好的AP模块才能撑得住大的并发流量,推送端到AP,最好是有线网链接;

2. 服务器部署:如果Windows平台,可以考虑NGINX,如果是Linux,可以考虑SRS或NGINX,服务器可以和Windows平台的教师机部署在一台机器;

3. 教师端:如教师有移动的PAD,可以直接推到RTMP服务器,然后共享出去;

4. 学生端:直接拉取RTMP流播放即可;

5. 教师和学生互动:学生端如需作为示范案例,屏幕数据共享给其他同学,只需请求同屏,数据反推到RTMP服务器,其他学生查看即可。

6. 扩展监控:如果需要更进一步的技术方案,如教师端想监控学生端的屏幕情况,可以有两种方案,如学生端直接推RTMP过来,或者,学生端启动内置RTSP服务,教师端想看的时候,随时看即可(亦可轮询播放)。

以下分平台介绍相关配置选项

Windows平台RTMP推送端

对应DEMO:SmartPublisherDemo.exe

1. 如果采集屏幕,只要采集部分区域的话,可以点击“选取屏幕区域”按钮,选择需要采集的区域,采集推送过程中,可以移动采集区域;

2. 如果是高分屏(如有些采集设备,是4K屏,原始分辨率过高),用户又不想推这么高的分辨率的话,可以选中“缩放屏幕大小”,并指定缩放比例,可以先缩放,后编码推送数据;

3. 设置采集帧率:如果是PPT/Word文档类,一般8-12帧足矣,如果是电影之类,可以设置到20-30帧不等,关键帧间隔一般设置到帧率的2-4倍,屏幕推送的话,建议平均码率模式;

4. 如果需要采集电脑端输出的声音,可以选中“采集扬声器”,如果需要采集外部麦克风的音频,选择“采集麦克风”即可,并选择对应的采集设备;

5. 设置下推送的RTMP URL,然后,点击“推送”,就可以了;

6. 如果想预览推送出去的数据,点击“预览”即可,想停止预览的话,点击“停止预览”即可。

Android平台RTMP屏幕推送端

对应工程:SmartServicePublisherV2

需要注意的事项:

1. Android 8.0及以上版本设备,需要加入省电优化白名单,6.0以上版本,需要动态获取audio权限,具体代码如下:

        //加入省电优化白名单,以免8.0及以上版本设备后台运行超过一分钟被自动停掉
        //if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.O)
        if (Build.VERSION.SDK_INT >=26)
        {
            if(!isIgnoringBatteryOptimizations())
            {
                gotoSettingIgnoringBatteryOptimizations();
            }
        }

        //6.0及以上版本,动态获取Audio权限
        if(Build.VERSION.SDK_INT >= Build.VERSION_CODES.M)
        {
            RequestAudioPermission();
        }


    //拉起请求加入省电白名单弹窗
    private void gotoSettingIgnoringBatteryOptimizations() {
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {
            try {
                Intent intent = new Intent();
                String packageName = getPackageName();
                intent.setAction(Settings.ACTION_REQUEST_IGNORE_BATTERY_OPTIMIZATIONS);
                intent.setData(Uri.parse("package:" + packageName));
                startActivityForResult(intent, REQUEST_IGNORE_BATTERY_CODE);
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
    }

    //动态获取Audio权限
    private void RequestAudioPermission()
    {
        if (PackageManager.PERMISSION_GRANTED ==  ContextCompat.checkSelfPermission(this.getApplicationContext(), android.Manifest.permission.RECORD_AUDIO))
        {
        }
        else {
            //提示用户开户权限音频
            String[] perms = {"android.permission.RECORD_AUDIO"};
            ActivityCompat.requestPermissions(this, perms, RESULT_CODE_STARTAUDIO);
        }
    }

2. 持续的补帧策略,防止屏幕不动,没数据下去;

3. 如果需要传部分区域下去,可以用 SmartPublisherOnCaptureVideoClipedRGBAData() 接口;

4. 横竖屏切换,上层无需过问,底层会自动切。

iOS平台RTMP屏幕推送端

对应工程: SmartServiceCameraPublisherV2

注意事项:ReplayKit2 的直播扩展目前是有50M的内存使用限制,超过此限制系统会直接杀死扩展进程,因此 ReplayKit2 上建议推流分辨率和帧率、码率不要太高。

以下是核心processSampleBuffer() 处理,iOS 11.0以上 加入了横竖屏自动切换适配:

- (void)processSampleBuffer:(CMSampleBufferRef)sampleBuffer
                   withType:(RPSampleBufferType)sampleBufferType {

    CGFloat cur_memory = [self GetCurUsedMemoryInMB];

    if( cur_memory > 20.0f)
    {
        //NSLog(@"processSampleBuffer cur: %.2fM", cur_memory);
        return;
    }

    switch (sampleBufferType) {
        case RPSampleBufferTypeVideo:
            {
                if (!CMSampleBufferIsValid(sampleBuffer))
                    return;

                NSInteger rotation_degress = 0;
                //11.1以上支持自动旋转
    #ifdef __IPHONE_11_1
                if (UIDevice.currentDevice.systemVersion.floatValue > 11.1) {
                    CGImagePropertyOrientation orientation = ((__bridge NSNumber*)CMGetAttachment(sampleBuffer, (__bridge CFStringRef)RPVideoSampleOrientationKey , NULL)).unsignedIntValue;

                    //NSLog(@"cur org: %d", orientation);

                    switch (orientation)
                    {
                        //竖屏
                        case kCGImagePropertyOrientationUp:{
                            rotation_degress = 0;
                        }
                            break;
                        case kCGImagePropertyOrientationDown:{
                            rotation_degress = 180;
                            break;
                        }
                        case kCGImagePropertyOrientationLeft: {
                            //静音键那边向上 所需转90度
                            rotation_degress = 90;
                        }
                            break;
                        case kCGImagePropertyOrientationRight:{
                            //关机键那边向上 所需转270
                            rotation_degress = 270;
                        }
                            break;
                        default:
                            break;
                    }
                }
    #endif

                //NSLog(@"RPSampleBufferTypeVideo");
                if(_smart_publisher_sdk)
                {
                    //[_smart_publisher_sdk SmartPublisherPostVideoSampleBuffer:sampleBuffer];
                    [_smart_publisher_sdk SmartPublisherPostVideoSampleBufferV2:sampleBuffer rotateDegress:rotation_degress];
                }

                //NSLog(@"video ts:%.2f", CMTimeGetSeconds(CMSampleBufferGetPresentationTimeStamp(sampleBuffer)));
            }
            break;
        case RPSampleBufferTypeAudioApp:
            //NSLog(@"RPSampleBufferTypeAudioApp");
            if (CMSampleBufferDataIsReady(sampleBuffer) != NO)
            {
                if(_smart_publisher_sdk)
                {
                    NSInteger type = 2;
                    [_smart_publisher_sdk SmartPublisherPostAudioSampleBuffer:sampleBuffer inputType:type];
                }
            }
            //NSLog(@"App ts:%.2f", CMTimeGetSeconds(CMSampleBufferGetPresentationTimeStamp(sampleBuffer)));

            break;
        case RPSampleBufferTypeAudioMic:
            //NSLog(@"RPSampleBufferTypeAudioMic");
            if(_smart_publisher_sdk)
            {
                NSInteger type = 1;
                [_smart_publisher_sdk SmartPublisherPostAudioSampleBuffer:sampleBuffer inputType:type];
            }
            //NSLog(@"Mic ts:%.2f", CMTimeGetSeconds(CMSampleBufferGetPresentationTimeStamp(sampleBuffer)));

            break;
        default:
            break;
    }
}

大牛直播SDK多路RTSP-RTMP转RTMP官方定制版

视沃科技(大牛直播SDK)多路RTMP/RTSP转RTMP转发软件,系原有转发SDK基础上,官方推出的Windows平台定制版。在秉承低延迟、灵活稳定、低资源占用的前提下,客户无需关注开发细节,只需图形化配置转发等各类参数,实现产品快速上线目的。

如监控类摄像机、NVR等,通过厂商说明或Onvif工具,获取拉流的RTSP地址,图形化配置,完成拉流转发等操作,轻松实现标准RTMP服务器(或CDN)对接。

视频转发支持H.264、H.265(需要RTMP服务器或CDN支持扩展H.265),音频支持配置PCMA/PCMU转AAC后转发,并支持只转发/录制视频或音频,RTSP拉流端支持鉴权和TCP/UDP模式设置和TCP/UDP模式自动切换,整个拉流、转发模块都有非常完善的自动重连机制。

此外,可以通过点击拉流地址或推流地址栏,实现推拉流地址,同步到左侧预览框,实现推拉流音视频数据预览。

运维方面,官方定制版转发系统支持7*24小时不间断运行,自带守护进程,转发程序被误关等各种操作后,会自动启动运行,此外,还支持开机自动启动转发或录像。

多路RTSP/RTMP转RTMP推送SDK概览图

官方测试版有1小时限制,拉流超过一小时会自动停止,如需长期运行或直接授权,请联系我们。


功能说明
  1. 启动程序

支持从守护进程(如需启动转发程序,可点击SmartStreamRelayToolDaemon.exe,守护进程会自动拉起SmartStreamRelayTool.exe,如需关闭转发程序,请先关闭SmartStreamRelayToolDaemon,转发程序方可正常关闭):

  1. 添加转发项配置信息

配置说明:

添加配置项:点击页面“添加”按钮:

² 序号:无需关注,系统自动生成;

² 名称:该路转发配置项的描述信息;

² 拉流地址(必须填):需要转发的RTSP或RTMP地址;

² 推流RTMP地址:需要转推的RTMP地址;

² 推流播放地址:需要预览的播放地址;

² 音视频转发选项:可选择之转发音频或视频,亦或同时转发音视频;

² 录像参数配置:可选择录制音频或视频,亦或音视频同时录制,并可设定录像文件前缀。

备注:双击列表配置项,可以查看或编辑配置信息;

删除配置项:选中需要删除的配置数据,点击页面“删除”按钮:


如何预览推拉流数据?

点击需要预览的“拉流地址”或“推流地址”,URL会同步到左侧预览框,即可实现推拉流数据本地预览。

如不需播放音频,点击“静音”选项即可。

如何转发数据?

  1. 选中需要转发的配置数据项目(如需全部转发,点击全选选项即可);
  2. 点击“拉流”按钮,拉流生效后,页面“流下载速度”会显示当前下载速度;


  1. 如需停止拉流,选中配置项,点击“停止拉流”即可;
  2. 拉流后,选中需要转发的配置项,点击“推流”按钮;
  1. 如需停止推流,选中配置项,点击“停止推流”即可;
  2. 如需对某一路录像,在完成“录像全局配置”的前提下,选中配置项,点击“录像”即可;
  1. 如需停止录像,选中配置项,点击“停止录像”即可。

系统配置:

² 支持程序启动后自动开启转发;

² 支持程序启动后自动开启录像(考虑到Windows平台磁盘读写性能,Windows平台不做多路录像承诺)

² 开机后自动启动(可配置开机自动启动配置名);


录像全局配置:

² 支持设置录像存储目录;

² 支持设定单个录像文件大小;

² 支持设置文件是否增加日期、时间;

² 支持设置是否音频自动转AAC编码后存储。

[Windows平台多路RTSP|RTMP转RTMP推送官方定制版]
QQ交流群:

QQ群1(已满):499687479
QQ群2:294891451

Windows平台多路RTSP/RTMP流转RTMP流深度定制版

大牛直播SDK提供的RTSP/RTMP转RTMP流模块,具备低延迟、足够稳定灵活、有状态反馈机制、资源占用低跨平台,以SDK形式提供,给开发者提供更大的便利,已应用于诸多专业第三方公司。

其中:Windows平台对外提供C++ C#接口,Android提供JNI接口封装,iOS提供object c封装。

Windows/Android/iOS RTMP/RTSP多路流媒体转发SDK功能支持:

  1. 支持拉取rtmp流;
  2. 支持拉取rtsp流;
  3. Windows支持本地flv文件转发(支持制定文件位置转发,或转发过程中seek);
  4. 支持本地预览;
  5. 支持转发过程中,实时静音;
  6. 支持转发过程中,切换rtmp/rtsp url,此外,windows平台还支持切换本地flv文件;
  7. 支持录像模块扩展,可边转发边录制,每个文件录制开始结束,均有状态回馈;
  8. 支持内网RTSP网关模块扩展,拉取的流数据,可以流入到内网RTSP网关模块,对外微型RTSP媒体流服务(RTSP url),便于内网访问;
  9. 音频:AAC,并支持拉流后的音频(PCMU/PCMA,Speex等)转AAC后再转发;
  10. 视频:H.264、H.265,支持h265转发(rtsp/rtmp h265转rtmp h265推送)

对应Demo:

  • Windows测试程序:SmartStreamRelayDemo.exe;
  • Windows C++工程:WIN-RelaySDK-CPP-Demo;
  • Windows C#工程:WIN-RelaySDK-CSharp-Demo;
  • Android工程:SmartRelayDemoV2;
  • iOS工程:SmartiOSRelayDemoV2。

鉴于部分公司人员配备不齐或产品开发周期短,一方面想用好的SDK,另一方面,苦于短期内没有好的人力配备完成上层业务逻辑开发,我们联合第三方开发者实现了Windows转发模块深度定制版本:

1. 启动SmartStreamRelayDemo.exe

2. 输入登陆用户名、密码,其中,用户名 admin 密码123456

3. 如需配置拉流和转发RTSP RTMP url,请直接在relayconfig.ini配置

4. 页面编辑配置:
4.1 读取INI文件,获取relayconfig.ini配置项;
4.2 保存INI文件,把上层编辑后的URL配置保存下来,配置后的,可直接保存,以便下次使用
4.3 增加工作任务:页面添加新的转发配置项
4.4 启动工作任务:启动所有转发
4.5 停止工作任务:停止所有转发
4.6 录制:如需录制流,直接点击“功能选项”->“录制”按钮,默认录制到“record”目录
4.7 移除任务:如需删除某一路流,直接点击“功能选项”->“移除”按钮
4.8 拉流预览:预览拉取的RTMP/RTSP流,预览过程中,可实时静音
4.9 推流预览:转发后的RTMP流,可实时预览,亦可实时静音

4. demo版,有一小时显示,每超过一小时,自动停止运行

5. 提供底层SDK授权,上层系统OEM或上层源码授权

更多资料或demo下载:

Github: https://github.com/daniulive/SmarterStreaming

官网:https://www.daniulive.com

QQ群:

如何在IE浏览器播放RTSP或RTMP流(RTSP/RTMP OCX播放控件)

好多开发者一直苦恼于如何在IE浏览器环境下,构建低延迟的RTSP或RTMP播放,对于RTSP流来说,好多公司通常的做法是把RTSP转RTMP,然后分发到RTMP服务器,然后服务器转http-flv出来,浏览器直接播放http-flv流,亦或通过flash控件直接播放RTMP流,还有就是,转hls流出来,缺点是hls流延迟更大。

以上方案未尝不可,如果对播放体验和延迟要求更高,最简单的做法是直接在IE浏览器下加载activex控件。

大牛直播SDK在现有SDK的基础上,扩展了ocx控件,用于IE浏览器下的低延迟RTMP或RTSP播放,不谦虚的说,也可能是行业内功能支持和延迟最好的RTMP和RTSP播放器(支持RTMP/RTSP H.265(hevc)播放)。

页面展示

1. 功能齐全的单画面RTMP流或RTSP流播放:

2. 同时播放4路RTMP流或RTSP流画面:

本地播放和集成说明:

点我下载DEMO

本地播放

DEMO说明

  1. 1_player_ocx.html:单个窗口功能展示。
  2. 4_player_ocx.html:4窗口功能展示。
  3. SmartPlayer.exe:cs架构播放器。

运行网页播放端之前,请确保以管理员权限注册ocx控件:regplayerocx.bat右键–>“以管理员身份运行(A)”,同理,反注册也是需要管理员身份。

注意:大牛直播RTSP/RTMP播放OCX控件只适用于微软IE浏览器。

对应封装接口

	ULONG NT_SetLogPath();
	ULONG NT_Open();
	ULONG NT_Close();
	ULONG NT_StartPlay();
	ULONG NT_StopPlay();
	ULONG NT_SetMute(LONG is_mute);
	ULONG NT_SetURL(LPCTSTR url);
	ULONG NT_SetBuffer(LONG buffer);
	ULONG NT_SetRTSPTcpMode(LONG isUsingTCP);
	ULONG NT_SetRtspTimeout(LONG timeout);
	ULONG NT_SetRtspAutoSwitchTcpUdp(LONG is_auto_switch_tcp_udp);
	ULONG NT_SetFastStartup(LONG isFastStartup);
	ULONG NT_SetLowLatencyMode(LONG mode);
	ULONG NT_SetFlipVertical(LONG is_flip);
	ULONG NT_SetFlipHorizontal(LONG is_flip);
	ULONG NT_SetRotation(LONG degress);
	ULONG NT_SwitchURL(LPCTSTR url);
	ULONG NT_SetCaptureImagePath(LPCTSTR path);
	ULONG NT_CaptureImage();
	ULONG NT_SetRecorderDirectory(LPCTSTR dir);
	ULONG NT_SetRecorderFileMaxSize(ULONG size);
	ULONG NT_NT_SP_RecorderFileNameRuler(ULONG type, LPCTSTR file_name_prefix, LONG append_date, LONG append_time);
	ULONG NT_SetRecorderAudioTranscodeAAC(LONG is_transcode);
	ULONG NT_SetRecorderVideo(LONG is_record_video);
	ULONG NT_SetRecorderAudio(LONG is_record_audio);
	ULONG NT_StartRecorder();
	ULONG NT_StopRecorder();
	ULONG NT_FullScreen();
	void OnSDKEventReceived(ULONG event_id, ULONG param1);
	void OnVideoSizeReceived(ULONG width, ULONG height);

设置LOG存放路径:

ULONG CSmartPlayerActiveXCtrl::NT_SetLogPath(LPCTSTR log_path)

请于NT_Open() 之前调用,代码示例:

var obj = document.getElementById("SmartPlayerActiveX");

//如需记录log文件,请确保log路径存在, 如多级目录, 可按照"D:\\Daniulive\\log"类似格式设定, 记录文件名: smart_sdk.log

obj.NT_SetLogPath("D:\\");

接口说明:

1.  ULONG NT_Open();

打开player实例;
2. ULONG NT_Close();

关闭player实例;
3. ULONG NT_StartPlay();

开始播放;
4. ULONG NT_StopPlay();

停止播放;
5. ULONG NT_SetMute(LONG is_mute);

设置实时静音;
6. ULONG NT_SetURL(LPCTSTR url);

设置播放的RTMP或RTSP url;
7. ULONG NT_SetBuffer(LONG buffer);

设置buffer time,缓冲时间,单位:毫秒;
8. ULONG NT_SetRTSPTcpMode(LONG isUsingTCP);

设置RTSP TCP/UDP播放模式;
9. ULONG NT_SetRtspTimeout(LONG timeout);

设置RTSP超时时间;
10. ULONG NT_SetRtspAutoSwitchTcpUdp(LONG is_auto_switch_tcp_udp);

设置是否自动切换TCP/UDP模式;
11. ULONG NT_SetFastStartup(LONG isFastStartup);

设置是否快速启动;
12. ULONG NT_SetLowLatencyMode(LONG mode);

设置是否低延迟模式播放;
13. ULONG NT_SetFlipVertical(LONG is_flip);

设置垂直反转模式图像;
14. ULONG NT_SetFlipHorizontal(LONG is_flip);

设置水平反转图像;
15. ULONG NT_SetRotation(LONG degress);

设置旋转图像,可设定角度:0度 90度 180度 270度;
16. ULONG NT_SwitchURL(LPCTSTR url);

设置快速切换RTSP/RTMP url;
17. ULONG NT_SetCaptureImagePath(LPCTSTR path);

设置快照保存位置;
18. ULONG NT_CaptureImage();

设置实时快照功能;
19. ULONG NT_SetRecorderDirectory(LPCTSTR dir);

设置录像保存位置;
20. ULONG NT_SetRecorderFileMaxSize(ULONG size);

设置单个录像文件最大size,单位:兆;
21. ULONG NT_NT_SP_RecorderFileNameRuler(ULONG type, LPCTSTR file_name_prefix, LONG append_date, LONG append_time);

设置录像文件命名规则:是否需要前缀、是否添加日期、是否添加时间;
22. ULONG NT_SetRecorderAudioTranscodeAAC(LONG is_transcode);

设置录像音频文件是否转AAC后录制,支持PCMA/PCMU/SPEEX转AAC后录制文件;
23. ULONG NT_SetRecorderVideo(LONG is_record_video);

设置是否录制视频;
24. ULONG NT_SetRecorderAudio(LONG is_record_audio);

设置是否录制音频;
25. ULONG NT_StartRecorder();

开始录像;
26. ULONG NT_StopRecorder();

停止录像;
27. ULONG NT_FullScreen();

全屏显示窗口。

事件Event:

1. void OnSDKEventReceived(ULONG event_id, ULONG param1);

回调网络状态、buffering状态、下载速度等;

事件类型:

<script>
	var NT_EVENT_ID_SMART_PLAYER_SDK = 0x01000000;
	var NT_SP_E_EVENT_ID_BASE = NT_EVENT_ID_SMART_PLAYER_SDK;
	var NT_SP_E_EVENT_ID_CONNECTING				= NT_SP_E_EVENT_ID_BASE | 0x2;	/*连接中*/
	var NT_SP_E_EVENT_ID_CONNECTION_FAILED		= NT_SP_E_EVENT_ID_BASE | 0x3;	/*连接失败*/
	var NT_SP_E_EVENT_ID_CONNECTED				= NT_SP_E_EVENT_ID_BASE | 0x4;	/*已连接*/
	var NT_SP_E_EVENT_ID_DISCONNECTED			= NT_SP_E_EVENT_ID_BASE | 0x5;	/*断开连接*/
	var NT_SP_E_EVENT_ID_NO_MEDIADATA_RECEIVED	= NT_SP_E_EVENT_ID_BASE | 0x8;	/*收不到RTMP数据*/
	var NT_SP_E_EVENT_ID_RTSP_STATUS_CODE       = NT_SP_E_EVENT_ID_BASE | 0xB;  /*rtsp status code上报, 目前只上报401, param1表示status code*/

	/* 接下来请从0x81开始*/
	var NT_SP_E_EVENT_ID_START_BUFFERING = NT_SP_E_EVENT_ID_BASE | 0x81; /*开始缓冲*/
	var NT_SP_E_EVENT_ID_BUFFERING		 = NT_SP_E_EVENT_ID_BASE | 0x82; /*缓冲中, param1 表示百分比进度*/
	var NT_SP_E_EVENT_ID_STOP_BUFFERING  = NT_SP_E_EVENT_ID_BASE | 0x83; /*停止缓冲*/

	var NT_SP_E_EVENT_ID_DOWNLOAD_SPEED  = NT_SP_E_EVENT_ID_BASE | 0x91; /*下载速度, param1表示下载速度,单位是(Byte/s)*/

	var NT_SP_E_EVENT_ID_PLAYBACK_REACH_EOS		= NT_SP_E_EVENT_ID_BASE | 0xa1; /*播放结束, 直播流没有这个事件,点播流才有*/
	var NT_SP_E_EVENT_ID_RECORDER_REACH_EOS		= NT_SP_E_EVENT_ID_BASE | 0xa2; /*录像结束, 直播流没有这个事件, 点播流才有*/
	var NT_SP_E_EVENT_ID_PULLSTREAM_REACH_EOS   = NT_SP_E_EVENT_ID_BASE | 0xa3; /*拉流结束, 直播流没有这个事件,点播流才有*/
	var NT_SP_E_EVENT_ID_DURATION = NT_SP_E_EVENT_ID_BASE | 0xa8; /*视频时长,如果是直播,则不上报,如果是点播的话, 若能从视频源获取视频时长的话,则上报, param1表示视频时长,单位是毫秒(ms)*/
</script>

调用展示:

<script language='javascript' for="SmartPlayerActiveX"  event="OnSDKEventReceived(event_id, param1)">
		// Test 1 - statically load the script (This is the basis for the hack)
		// Works on IE8, IE9, IE10 and IE11

		var show_str = "";

		var connection_status = event_id;

		if (connection_status != 0)
		{
			show_str += "链接状态: ";

			if (NT_SP_E_EVENT_ID_CONNECTING == connection_status)
			{
				show_str += "链接中";
			}
			else if (NT_SP_E_EVENT_ID_CONNECTION_FAILED == connection_status)
			{
				show_str += "链接失败";
			}
			else if (NT_SP_E_EVENT_ID_CONNECTED == connection_status)
			{
				show_str += "链接成功";
			}
			else if (NT_SP_E_EVENT_ID_DISCONNECTED == connection_status)
			{
				show_str += "链接断开";
			}
			else if (NT_SP_E_EVENT_ID_NO_MEDIADATA_RECEIVED == connection_status)
			{
				show_str += "收不到数据";
			}
		}

		var download_speed = -1;

		if (NT_SP_E_EVENT_ID_DOWNLOAD_SPEED == event_id)
		{
			download_speed = param1;
		}

		if (download_speed != -1)
		{
			show_str += "下载速度:" + (download_speed * 8 / 1000).toFixed(0) + "kbps " + (download_speed / 1024).toFixed(0) + "KB/s";
		}

		var buffer_status = 0;

		if (NT_SP_E_EVENT_ID_START_BUFFERING == event_id
		|| NT_SP_E_EVENT_ID_BUFFERING == event_id
		|| NT_SP_E_EVENT_ID_STOP_BUFFERING == event_id)
		{
			buffer_status = event_id;
		}

		if (buffer_status != 0)
		{
			show_str += "缓冲状态: ";

			if (NT_SP_E_EVENT_ID_START_BUFFERING == buffer_status)
			{
				show_str += "开始缓冲";
			}
			else if (NT_SP_E_EVENT_ID_BUFFERING == buffer_status)
			{
				show_str += "缓冲中" + param1 + "%";
			}
			else if (NT_SP_E_EVENT_ID_STOP_BUFFERING == buffer_status)
			{
				show_str += "结束缓冲";
			}
		}

		var EventMsgText = document.getElementById("EventMsg");

		EventMsgText.innerHTML = show_str;
	</script>

2. void OnVideoSizeReceived(ULONG width, ULONG height);

回调视频宽高信息。

调用展示:

<script language='javascript' for="SmartPlayerActiveX"  event="OnVideoSizeReceived(width, height)">
	// Test 1 - statically load the script (This is the basis for the hack)
	// Works on IE8, IE9, IE10 and IE11

	var VideoResolutionText = document.getElementById("VideoResolution");

	VideoResolutionText.innerHTML = width + "*" + height;
</script>

SDK接口调用实例:

播放和录像调用示例:

var is_player_opened = false;
var is_playing = false;
var is_recording = false;

function OpenPlayer()
{
	if(is_player_opened)
	{
		return;
	}

	var obj = document.getElementById("SmartPlayerActiveX");

	//如需记录log文件,请确保log路径存在, 如多级目录, 可按照"D:\\Daniulive\\log"类似格式设定, 记录文件名: smart_sdk.log
	obj.NT_SetLogPath("D:\\");

	var ret = obj.NT_Open();

	if(ret == 0)
	{
		//设置TCP/UDP模式
		var rtsp_tcp_mode = document.getElementById("rtspTcpMode").checked ? 1 : 0;
		obj.NT_SetRTSPTcpMode(rtsp_tcp_mode);

		//设置RTSP超时时间
		var rtsp_timeout = document.getElementById("rtspTimeout").value;
		obj.NT_SetRtspTimeout(rtsp_timeout);

		//设置是否自动切换TCP-UDP模式
		var rtsp_auto_switch_tcp_udp = document.getElementById("rtspAutoSwitchTcpUdp").checked ? 1 : 0;
		obj.NT_SetRtspAutoSwitchTcpUdp(rtsp_auto_switch_tcp_udp);

		//设置是否快速启动
		var fast_startup_mode = document.getElementById("fastStartupMode").checked ? 1 : 0;
		obj.NT_SetFastStartup(fast_startup_mode);

		//设置需要播放或录像的RTSP/RTMP url
		var url = document.getElementById("playorReocordUrl").value;
		obj.NT_SetURL(url);

		//设置实时截图路径(可自行设置或选取系统存在的文件夹), 如多级目录可按照"D:\\Daniulive\\image"类似格式设定
		//var image_path = "D:\\";
		obj.NT_SetCaptureImagePath(image_path);

		is_player_opened = true;
	}
}

function ClosePlayer()
{
	if(is_player_opened)
	{
		var obj = document.getElementById("SmartPlayerActiveX");
		obj.NT_Close();

		var EventMsgText = document.getElementById("EventMsg");
		EventMsgText.innerHTML = "";

		is_player_opened = false;
	}
}

function OnBnClickedPlay()
{
	if(!isIE())
	{
		alert("非IE浏览器,请用IE打开播放控件..");
		return;
	}

	if(!isActiveXInstalled())
	{
		alert("控件未加载,请先加载控件..");
		return;
	}

	if(is_playing)
	{
		StopPlayback();
	}
	else
	{
		StartPlayback();
	}
}

//开始播放
function StartPlayback() {

	if(!is_playing && !is_recording)
	{
		OpenPlayer();
	}

	var obj = document.getElementById("SmartPlayerActiveX");

	//设置是否启用低延迟模式
	var low_latency_mode = document.getElementById("lowlatencyMode").checked ? 1 : 0;
	obj.NT_SetLowLatencyMode(low_latency_mode);

	//设置缓冲时间
	var buffer_time = document.getElementById("bufferTime").value;
	obj.NT_SetBuffer(buffer_time);

	var ret = obj.NT_StartPlay();

	if(ret == 0)
	{
		is_playing = true;

		var playBtnText = document.getElementById("playBtn");

		playBtnText.innerHTML = "停止播放";
	}
}

//停止播放
function StopPlayback() {

	if(!is_playing)
	{
		return;
	}

	var obj = document.getElementById("SmartPlayerActiveX");

	obj.NT_StopPlay();

	is_playing = false;

	var playBtnText = document.getElementById("playBtn");

	playBtnText.innerHTML = "开始播放";

	if(!is_recording)
	{
		ClosePlayer();
	}

	var VideoResolutionText = document.getElementById("VideoResolution");

	VideoResolutionText.innerHTML = "";
}

function OnBnClickedRecord()
{
	if(!isIE())
	{
		alert("非IE浏览器,请用IE打开播放控件..");
		return;
	}

	if(!isActiveXInstalled())
	{
		alert("控件未加载,请先加载控件..");
		return;
	}

	if(is_recording)
	{
		StopRecorder();
	}
	else
	{
		StartRecorder();
	}
}

//开始录像
function StartRecorder() {

	if(!is_playing && !is_recording)
	{
		OpenPlayer();
	}

	var obj = document.getElementById("SmartPlayerActiveX");

	//设置实时录像存放路径(可自行设置或选取系统存在的文件夹), 如多级目录可按照"D:\\Daniulive\\rec"类似格式设定
	var rec_dir = "D:\\";
	obj.NT_SetRecorderDirectory(rec_dir);

	var rec_max_size = 200;
	obj.NT_SetRecorderFileMaxSize(rec_max_size);

	var type = 0;
	var file_name_prefix = "daniulive";
	var append_date = 1;
	var append_time = 1;
	obj.NT_NT_SP_RecorderFileNameRuler(type, file_name_prefix, append_date, append_time);

	var is_transcode = 1;
	obj.NT_SetRecorderAudioTranscodeAAC(is_transcode);

	var is_record_video = 1;
	obj.NT_SetRecorderVideo(is_record_video);

	var is_record_audio = 1;
	obj.NT_SetRecorderAudio(is_record_audio);

	var ret = obj.NT_StartRecorder();

	if(ret == 0)
	{
		is_recording = true;

		var recordBtnText = document.getElementById("recordBtn");

		recordBtnText.innerHTML = "停止录像";
	}
}

//停止录像
function StopRecorder() {

	if(!is_recording)
	{
		return;
	}

	var obj = document.getElementById("SmartPlayerActiveX");

	obj.NT_StopRecorder();

	is_recording = false;

	var recordBtnText = document.getElementById("recordBtn");

	recordBtnText.innerHTML = "开始录像";

	if(!is_playing)
	{
		ClosePlayer();
	}
}

快速切换URL调用示例:

//快速切换播放URL
function SwitchUrl() {

	if(!is_playing)
	{
		return;
	}

	var obj = document.getElementById("SmartPlayerActiveX");

	var switch_url = document.getElementById("playorReocordUrl").value;
	obj.NT_SwitchURL(switch_url);
}

实时静音调用示例:

//实时静音
var is_mute = 1;
function SetMute() {

	var obj = document.getElementById("SmartPlayerActiveX");

	obj.NT_SetMute(is_mute);

	var muteText = document.getElementById("MuteBtn");

	if(is_mute == 1 )
	{
		is_mute = 0;
		muteText.innerHTML = "取消静音";
	}
	else
	{
		is_mute = 1;
		muteText.innerHTML  = "实时静音";
	}
}

视频view垂直反转、水平反转、旋转调用示例:

//垂直反转
var is_flip_vertical = 1;
function SetFlipVertical() {

	var obj = document.getElementById("SmartPlayerActiveX");

	obj.NT_SetFlipVertical(is_flip_vertical);

	var flipVerticalText = document.getElementById("FlipVerticalBtn");

	if(is_flip_vertical == 1 )
	{
		is_flip_vertical = 0;
		flipVerticalText.innerHTML = "取消反转";
	}
	else
	{
		is_flip_vertical = 1;
		flipVerticalText.innerHTML  = "垂直反转";
	}
}

//水平反转
var is_flip_horizontal = 1;
function SetFlipHorizontal() {

	var obj = document.getElementById("SmartPlayerActiveX");

	obj.NT_SetFlipHorizontal(is_flip_horizontal);

	var flipHorizontalText = document.getElementById("FlipHorizontalBtn");

	if(is_flip_horizontal == 1 )
	{
		is_flip_horizontal = 0;
		flipHorizontalText.innerHTML = "取消反转";
	}
	else
	{
		is_flip_horizontal = 1;
		flipHorizontalText.innerHTML  = "水平反转";
	}
}

//视频view旋转
var rotate_degrees_ = 0;
function SetRotation() {

	rotate_degrees_ += 90;
	rotate_degrees_ = rotate_degrees_ % 360;

	var obj = document.getElementById("SmartPlayerActiveX");

	obj.NT_SetRotation(rotate_degrees_);

	var rotateText = document.getElementById("RotateBtn");

	if (0 == rotate_degrees_)
	{
		rotateText.innerHTML = "旋转90度";
	}
	else if (90 == rotate_degrees_)
	{
		rotateText.innerHTML = "旋转180度";
	}
	else if (180 == rotate_degrees_)
	{
		rotateText.innerHTML = "旋转270度";
	}
	else if (270 == rotate_degrees_)
	{
		rotateText.innerHTML = "不旋转";
	}
}

实时截图调用示例:

function CaptureImage() {
	var obj = document.getElementById("SmartPlayerActiveX");

	obj.NT_CaptureImage();
}

全屏显示窗口调用示例:

//全屏显示窗口
function FullScreen() {
	var obj = document.getElementById("SmartPlayerActiveX");

	obj.NT_FullScreen();
}

相关资料和测试控件下载:

Github: https://github.com/daniulive/SmarterStreaming

官网:https://www.daniulive.com

QQ群:

RTSP直播推流SDK

技术特点和优势:

  1. 全自研框架,易于扩展,自适应算法让延迟更低、采集编码传输效率更高;
  2. 所有功能以SDK接口形式提供,所有状态,均有event回调,完美支持断网自动重连;
  3. SDK模块化,可和大牛直播播放器SDK组合实现流媒体数据转发、内置轻量级RTSP服务、连麦、一对一互动等场景;
  4. Windows推送端SDK以层级模式提供,开发者可以自行组合数据源(如多摄像头/屏幕/水印叠加);
  5. 支持外部YUV/RGB/H.264/AAC/SPEEX/PCMA/PCMU数据源接入;
  6. 所有参数均可通过SDK接口单独设置,亦可通过默认参数,傻瓜式设置;
  7. RTMP推送、RTSP推送、录像、内置轻量级RTSP服务模块完全分离,可单独使用亦可组合使用;
  8. 业内甚至很难找到效果接近的SDK

具体参见下图“RTSP推流SDK”关联部分:

功能支持:

如不单独说明,系Windows、Android、iOS全平台支持。

  •  [视频采集处理]Windows平台涵盖“Windows视频采集处理SDK”功能;
  •  [音频采集处理]Windows平台涵盖“Windows音频采集处理SDK”功能;
  •  [本地预览]Windows平台支持摄像头/屏幕/合成数据实时预览功能,Android/iOS平台支持本地前后置摄像头预览;
  •  [摄像头反转/旋转]Windows平台支持摄像头水平反转、垂直反转、0°/90°/180°/270°旋转;
  •  [摄像头采集]除常规YUV格式外,Windows平台还支持MJPEG格式的摄像头采集;
  •  [RTSP推流]超低延时的RTSP协议直播推流SDK;
  •  [视频格式]Windows/Android平台支持H.264/H.265编码(Android H.265硬编码),iOS平台支持H.264编码;
  •  [音频格式]Windows/Android/iOS平台支持AAC编码;
  •  [音量调节]Windows/Android平台采集端支持实时音量调节(其中,Windows平台混音模式下支持单独控制麦克风、扬声器音量);
  •  [H.264硬编码]Android/iOS平台支持H.264硬编码;
  •  [H.265硬编码]Android/iOS平台支持H.265硬编码;
  •  [硬编码自适应]Android/iOS平台支持硬编码自适应,如检测到硬编码不支持,自动切换到软编(iOS如H.265硬编,先切换到H.264硬编码,如不支持再尝试H.264软编);
  •  [RTSP鉴权]支持RTSP鉴权推送;
  •  [TCP/UDP模式]支持rtp over udp和rtp over tcp两种传输方式;
  •  [401事件处理]RTSP推送支持401事件上报;
  •  [视频格式]支持H.264/H.265(64位库)编码;
  •  [音频格式]支持AAC编码;
  •  [软硬编码参数配置]支持gop间隔、帧率、bit-rate设置;
  •  [软编码参数配置]支持软编码profile、软编码速度、可变码率设置;
  •  [多实例推送]支持多实例推送(如同时推送屏幕/摄像头和外部数据);
  •  [多分辨率支持]支持摄像头或屏幕多种分辨率设置;
  •  [Windows推屏]Windows平台支持屏幕裁剪、窗口采集、屏幕/摄像头数据合成等多种模式推送;
  •  [事件回调]支持各种状态实时回调;
  •  [水印]Windows平台支持文字水印、png水印、实时遮挡,Android平台支持文字水印、png水印;
  •  [复杂网络处理]支持断网重连等各种网络环境自动适配;
  •  [动态码率]支持根据网络情况自动调整推流码率;
  •  [实时静音]支持推送过程中,实时静音/取消静音;
  •  [实时快照]支持推流过程中,实时快照;
  •  [纯音频推流]支持仅采集音频流并发起推流功能;
  •  [纯视频推流]支持特殊场景下的纯视频推流功能;
  •  [降噪]Windows/Android平台支持降噪处理、自动增益、VAD检测;
  •  [回音消除]Android平台支持实时传递远端PCM数据,方便回音消除处理;
  •  [外部编码前视频数据对接]支持YUV数据对接;
  •  [外部编码前音频数据对接]支持PCM对接;
  •  [外部编码后视频数据对接]支持外部H.264数据对接;
  •  [外部编码后音频数据对接]外部AAC/PCMA/PCMU数据对接;
  •  [推送端休眠设置]Windows平台支持休眠接口(设置成休眠模式后CPU会适当降低);
  •  [扩展录像功能]完美支持和录像SDK组合使用,录像相关功能,可参见”Windows/Android/iOS录像SDK“;
  •  [服务器兼容]支持自建服务器(如Darwin Stream Server)。

对应Demo:

  •  Windows测试程序:SmartPublisherDemo.exe;
  •  Windows C++工程:WIN-PublisherSDK-CPP-Demo;
  •  Android工程:SmartPublisherV2;
  •  iOS工程:SmartiOSPublisherV2。

移动端使用说明不再赘述,点击查看Windows使用说明

大牛直播RTMP播放器SDK

技术特点和优势:

在没测试过大牛直播SDK的RTMP播放器之前,你甚至不相信行业内,RTMP播放器延迟可以稳定的做到1秒以内。

无需赘述,全自研内核,行业内一致认可的跨平台RTMP直播播放器SDK,功能齐全、高稳定、超低延迟、超低资源占用,超400家公司明智之选。

具体参见下图“RTMP播放SDK”关联部分:

功能支持:

如不单独说明,系Windows、Android、iOS全平台支持。

  •  [支持播放协议]高稳定、超低延迟(一秒内,行业内几无效果接近的播放端)、业内首屈一指的RTMP直播播放器SDK;
  •  [多实例播放]支持多实例播放;
  •  [事件回调]支持网络状态、buffer状态等回调;
  •  [音视频加密]Windows平台支持RTMP推送端加密(AES/SM4(国密))音视频数据正常播放
  •  [视频格式]支持RTMP扩展H.265,H.264;
  •  [音频格式]支持AAC/PCMA/PCMU/Speex;
  •  [H.264/H.265软解码]支持H.264/H.265软解;
  •  [H.264硬解码]Windows/Android/iOS支持H.264硬解;
  •  [H.265硬解]Windows/Android/iOS支持H.265硬解;
  •  [H.264/H.265硬解码]Android支持设置Surface模式硬解和普通模式硬解码;
  •  [缓冲时间设置]支持buffer time设置;
  •  [首屏秒开]支持首屏秒开模式;
  •  [低延迟模式]支持类似于线上娃娃机等直播方案的超低延迟模式设置(公网200~400ms);
  •  [复杂网络处理]支持断网重连等各种网络环境自动适配;
  •  [快速切换URL]支持播放过程中,快速切换其他URL,内容切换更快;
  •  [音视频多种render机制]Android平台,视频:surfaceview/OpenGL ES,音频:AudioTrack/OpenSL ES;
  •  [实时静音]支持播放过程中,实时静音/取消静音;
  •  [实时快照]支持播放过程中截取当前播放画面;
  •  [只播关键帧]Windows平台支持实时设置是否只播放关键帧;
  •  [渲染角度]支持0°,90°,180°和270°四个视频画面渲染角度设置;
  •  [渲染镜像]支持水平反转、垂直反转模式设置;
  •  [等比例缩放]支持图像等比例缩放绘制;
  •  [实时下载速度更新]支持当前下载速度实时回调(支持设置回调时间间隔);
  •  [ARGB叠加]Windows平台支持ARGB图像叠加到显示视频(参看C++的DEMO);
  •  [解码前视频数据回调]支持H.264/H.265数据回调;
  •  [解码后视频数据回调]支持解码后YUV/RGB数据回调;
  •  [解码后视频数据缩放回调]Windows平台支持指定回调图像大小的接口(可以对原视图像缩放后再回调到上层);
  •  [解码前音频数据回调]支持AAC/PCMA/PCMU/SPEEX数据回调;
  •  [音视频自适应]支持播放过程中,音视频信息改变后自适应;
  •  [扩展录像功能]完美支持和录像SDK组合使用(支持RTMP扩展H.265流录制,支持PCMA/PCMU/Speex转AAC后录制,支持设置只录制音频或视频),录像相关功能,可参见”Windows/Android/iOS录像SDK“。

对应Demo:

  •  Windows测试程序:SmartPlayer.exe;
  •  Windows C++工程:WIN-PlayerSDK-CPP-Demo;
  •  Windows C#工程:WIN-PlayerSDK-CSharp-Demo;
  •  Android工程:SmartPlayerV2;
  •  iOS工程:SmartiOSPlayerV2。

Demo使用说明:

大牛直播sdk-windows-rtmp-rtsp-本地flv播放器使用说明



大牛直播RTSP播放器SDK

技术特点和优势:

无需赘述,全自研内核,行业内一致认可的跨平台RTSP直播播放器SDK,功能齐全、高稳定、超低延迟,超低资源占用,适用于安防、教育、单兵指挥等行业。

具体参见下图“RTSP播放SDK”关联部分:

功能支持:

如不单独说明,系Windows、Android、iOS全平台支持。

  •  [支持播放协议]高稳定、超低延迟、业内首屈一指的RTSP直播播放器SDK;
  •  [多实例播放]支持多实例播放;
  •  [事件回调]支持网络状态、buffer状态等回调;
  •  [视频格式]支持H.265、H.264,此外,还支持RTSP MJPEG播放;
  •  [音频格式]支持AAC/PCMA/PCMU;
  •  [H.264/H.265软解码]支持H.264/H.265软解;
  •  [H.264硬解码]Windows/Android/iOS支持H.264硬解;
  •  [H.265硬解]Windows/Android/iOS支持H.265硬解;
  •  [H.264/H.265硬解码]Android支持设置Surface模式硬解和普通模式硬解码;
  •  [RTSP模式设置]支持RTSP TCP/UDP模式设置;
  •  [RTSP TCP/UDP自动切换]支持RTSP TCP、UDP模式自动切换;
  •  [RTSP超时设置]支持RTSP超时时间设置,单位:秒;
  •  [RTSP 401认证处理]支持上报RTSP 401事件,如URL携带鉴权信息,会自动处理;
  •  [缓冲时间设置]支持buffer time设置;
  •  [首屏秒开]支持首屏秒开模式;
  •  [复杂网络处理]支持断网重连等各种网络环境自动适配;
  •  [快速切换URL]支持播放过程中,快速切换其他URL,内容切换更快;
  •  [音视频多种render机制]Android平台,视频:surfaceview/OpenGL ES,音频:AudioTrack/OpenSL ES;
  •  [实时静音]支持播放过程中,实时静音/取消静音;
  •  [实时快照]支持播放过程中截取当前播放画面;
  •  [只播关键帧]Windows平台支持实时设置是否只播放关键帧;
  •  [渲染角度]支持0°,90°,180°和270°四个视频画面渲染角度设置;
  •  [渲染镜像]支持水平反转、垂直反转模式设置;
  •  [等比例缩放]支持图像等比例缩放绘制;
  •  [实时下载速度更新]支持当前下载速度实时回调(支持设置回调时间间隔);
  •  [解码前视频数据回调]支持H.264/H.265数据回调;
  •  [解码后视频数据回调]支持解码后YUV/RGB数据回调;
  •  [解码前音频数据回调]支持AAC/PCMA/PCMU数据回调;
  •  [音视频自适应]支持播放过程中,音视频信息改变后自适应;
  •  [扩展录像功能]完美支持和录像SDK组合使用(支持RTSP H.265流录制,支持PCMA/PCMU转AAC后录制,支持设置只录制音频或视频),录像相关功能,可参见”Windows/Android/iOS录像SDK“。

对应Demo:

  •  Windows测试程序:SmartPlayer.exe;
  •  Windows C++工程:WIN-PlayerSDK-CPP-Demo;
  •  Windows C#工程:WIN-PlayerSDK-CSharp-Demo;
  •  Android工程:SmartPlayerV2;
  •  iOS工程:SmartiOSPlayerV2。

Demo使用说明

大牛直播sdk-windows-rtmp-rtsp-本地flv播放器使用说明

一对一互动SDK

大牛直播一对一互动SDK涵盖Windows、Android和iOS平台。

目前市面上大多一对一互动都是基于WebRTC,缺点如下:

  1. 服务器部署非常复杂,不利于私有部署,在一些私密性高的场景下,无法使用,如公安、市政等体系;
  2. 传输基于UDP,很难保证传输质量,由于UDP是不可靠的传输协议,在复杂的公网网络环境下,各种突发流量、偶尔的传输错误、网络抖动、超时等等都会引起丢包异常,都会在一定程度上影响音视频通信的质量;
  3. 难以应对复杂的互联网环境,如跨区跨运营商、低带宽、高丢包等场景;
  4. 整个框架体系不够灵活,代码复杂度高,行话说的好:从demo到实用,中间还差1万个WebRTC

RTMP/RTSP一对一互动SDK技术特点和优势:

  •  基于官方现有RTMP、RTSP推送、或内置RTSP服务、播放SDK,产品稳定度高,行业内首屈一指的超低延迟特性;
  •  加入噪音抑制、回音消除、自动增益控制等特性,确保通话效果;
  •  采用通用的RTMP和RTSP服务器,如nginx、SRS或 Darwin Stream Server(原生版本),更有利于私有部署;
  •  支持H.264的扩展SEI消息发送机制;
  •  支持H.265编码(Windows 64位库,Android/iOS硬编码)和H.264可变码率设定,换句话说,之前大牛直播SDK推送端支持的功能,都可以同步支持;
  •  支持H.265解码,直播播放器支持的功能,一对一互动模块都可以有选择的支持;
  •  Windows平台支持双流合成大小屏录制;
  •  Windows支持摄像头、屏幕合成、水印等各种组合模式,扩展度高;
  •  适用于应急指挥、教育培训等领域;
  •  支持RTMP扩展AES/SM4加解密,确保音视频数据安全性;

对应Demo:

  • 以C#为例,对应SmartEchoCancellation.exe(WIN-EchoCancellation-CSharp-Demo);
  •  Android工程:SmartEchoCancellationV2;
  •  iOS工程:SmartiOSEchoCancellation。

本地FLV播放SDK

大牛直播本地FLV播放SDK,目前覆盖Windows平台。

功能支持:

  1. 视频:H.264;
  2. 音频:AAC;
  3. 支持本地flv文件播放(支持获取flv文件的duration(时长);
  4. 支持显示当前播放位置;
  5. 支持开始播放或播放过程中seek(跳转播放位置),也许是行业内seek最快的flv点播播放器);
  6. 可通过回调本地FLV音视频数据帧,配合RTMP推送模块,实现本地FLV文件的实时RTMP流转发。

大牛直播SDK Demo展示

大牛直播SDK Demo页面展示:

1. Windows RTMP直播推送SDK:

2. Windows转发SDK:

3.Windows导播SDK:

4. Android RTMP直播推送SDK:

5. iOS RTMP直播推送:

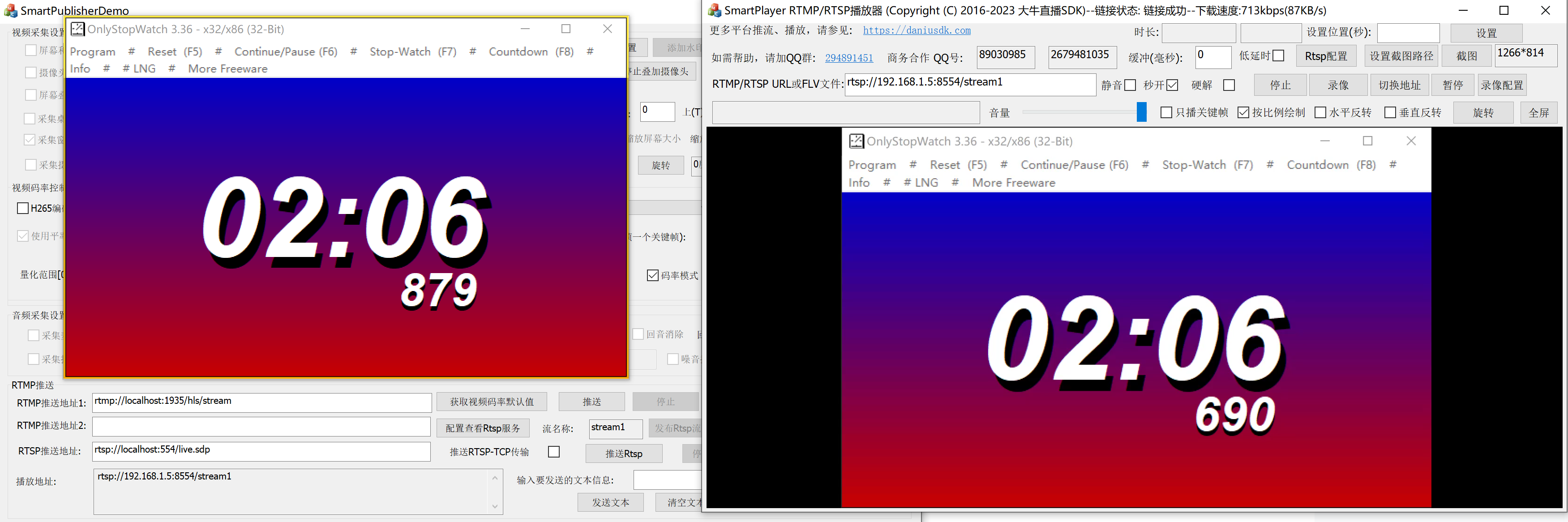

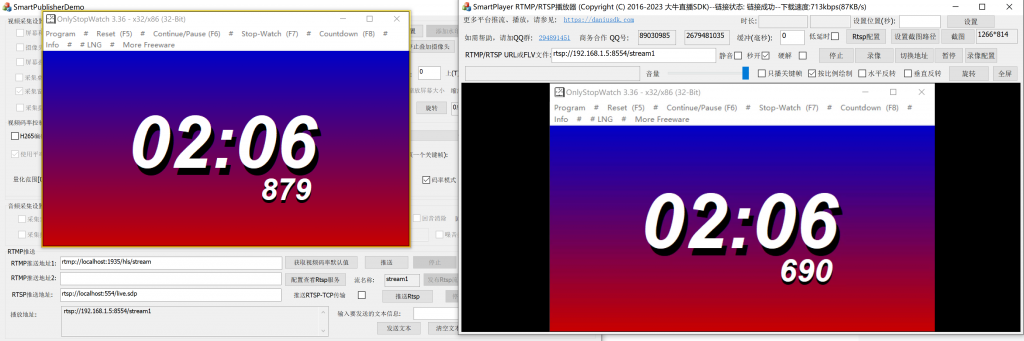

6. Windows RTMP/RTSP直播播放SDK:

7. Android RTMP/RTSP直播播放SDK:

8. iOS RTMP/RTSP直播播放SDK:

9. Android播放、录像、RTMP转发-内置网关SDK(SmartRelayDemoV2)

音频采集处理SDK

Windows音频采集处理SDK

  1. 支持音频源
  •  支持Windows采集麦克风扬声器和外部AAC, Speex WB, PCMA, PCMU数据接口输入;
  1. 音频合成
  •  [音频]支持扬声器和麦克风音频混音输出(同时选择“采集扬声器”和“采集麦克风”);
  1. 音频处理
  •  支持音频“端点检测(VAD)”,自适应码流,音频码流更节省;
  •  支持回音消除功能;
  •  支持噪音抑制功能;
  •  支持自动增益控制。
  1. 对应Demo:
  •  测试程序:SmartPublisherDemo.exe;
  •  C++工程:WIN-PublisherSDK-CPP-Demo;
  •  C#工程:WIN-PublisherSDK-CSharp-Demo。

大牛直播互动SDK

目前,大牛直播SDK支持Windows/android一对一互动。

其中,windows需要在推送端,开启回音消除功能,移动端,参考 SmartEchoCancellationV2 工程。

互动SDK
功能 功能描述
标准功能 支持推送端常规功能
支持播放端常规功能
回音消除 支持回音消除
降噪 支持环境音、手机干扰等引起的噪音降噪处理、自动增益、VAD检测

大牛直播SEI扩展数据发送/接收SDK

大牛直播SDK支持推送端通过H.264 SEI信息扩展,实时传输文本/二进制数据信息,播放端做相应解析和回显。

适用场景:

1、公告广播:推送将相对/绝对时间戳/时间/公告内容发到播放端,播放端实时接收消息并做相应的逻辑处理。

2、冲顶大会:推流端实时将题目分发到播放端,借助于大牛直播SDK低延迟特性,轻松实现“音-画-题”同步接收;

3、直播:推流端将歌词/字幕分发到播放端,播放端实时绘制出歌词;

4、应急指挥/单兵:推送端将GIS信息/现场采集到的数据实时写入并分发到播放端;

5、在线教育:推流端将激光笔涂鸦操作分发到播放端,播放端实时划圈划线,实现特定特效。

目前Windows/Android/iOS平台推送和播放端均已支持,效果如下:

http://daniulive.gz.bcebos.com/SEI_send_recv.png



大牛直播SDK-Windows RTMP/RTSP/本地FLV播放器使用说明

大牛直播播放器SDK相对推送SDK来说,接口没有那么多,不过客户95%以上的常规需求均已覆盖,目前支持RTMP和RTSP直播播放(涵盖H.265),还有本地flv文件回放。

大牛直播SDK播放端提供C++/C#两套接口,并支持IE浏览器OCX控件调用,对外提供32/64位debug/release库。

对应Demo:

  •  Windows测试程序:SmartPlayer.exe;
  •  Windows C++工程:WIN-PlayerSDK-CPP-Demo;
  •  Windows C#工程:WIN-PlayerSDK-CSharp-Demo;

如何使用

RTMP/RTSP/本地FLV播放

根据提示,在RTMP/RTSP URL或FLV文件处,输入需要播放的url,如“rtmp://live.hkstv.hk.lxdns.com/live/hks1”;

设置缓冲(buffer time)

播放RTMP/RTSP流之前,可以设置缓冲时间(单位:毫秒),SDK支持0~10000ms区间设置;

RTMP秒开

如果给出的rtmp url服务器缓存GOP,选中秒开模式,大牛直播SDK可以快速播放rtmp,实现秒开效果;

RTSP相关设置

点击页面“Rtsp设置”按钮,可以设置RTSP timeout时间、默认TCP还是UDP模式、是否TCP-UDP模式自动切换。

RTMP解密播放

SetUrl之前,设置解密的Key和IV解密向量即可。

FLV本地文件播放

根据提示,在RTMP/RTSP URL或FLV文件处,输入整体的flv文件全路径,如“E:\daniulivetestflv.flv”,SDK会获取到FLV文件的时长(Duration)和当前播放位置。

FLV文件seek

在“设置位置(秒)”处输入需要跳转的秒数,设置后,可直接跳转到指定位置,并从flv制定位置开始播放;

FLV文件暂停

点击“暂停”按钮,即可暂停播放本地flv文件,如需回复播放,点击“恢复”按钮即可;

RTMP/RTSP/FLV文件播放实时静音

播放过程中,可选择实时静音/取消静音;

RTMP/RTSP/FLV文件播放实时快照

点击“设置截图路径”,播放过程中,点击“截图”按钮,即可完成快照保存;

RTMP/RTSP/FLV文件实时录像

点击“录像配置”,设置录像路径,播放或非播放状态下,点击“录像”,可拉取rtmp或rtsp流录制本地文件,如需截取flv文件一部分,亦可通过开始录像/停止录像重新录制mp4文件。

RTMP/RTSP/FLV文件切换地址

在url输入框输入新的播放地址,点击“切换地址”按钮,SDK快速跳转到指定地址,此功能如android/iOS播放端,用于快速切换URL,适用于多路URL轮询;

RTMP/RTSP/FLV文件播放过程中旋转view

不是所有的url播放角度都朝观众预期的方向,如需view旋转,用户可点击旋转按钮,我们的SDK将会对view进行 0° 90° 180° 270°旋转、除此之外,还可以进行水平反转、垂直反转;

播放过程中全屏

Windows C++ Demo双击播放画面或点击“全屏”按钮,进入全屏模式,再次双击,退出全屏。

IE浏览器OCX控件调用说明

点我查看OCX控件使用说明和SDK集成文档
